Гайки для фланцевых соединений ГОСТ 9064-75

Производственная Компания ООО «ФЛАРМ» производит гайки для фланцевых соединений ГОСТ 9064-75. Кроме того, мы можем изготовить гайки по вашим чертежам и в соответствии с вашими техническими требованиями.

У нас есть собственное производство и склад готовой продукции. Мы можем оформить заказ в кратчайшие сроки и доставить его в любую точку России.

ГОСТ 9064-75 распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см²).

ГОСТ 9064-75 регламентирует 2 типа гаек.

Тип А – гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров.
Рис. 1 – Гайки ГОСТ 9064-75 (Тип А)
Гайки ГОСТ 9064-75 (Тип А)
Тип Б – гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.
Рис. 2 – Гайки ГОСТ 9064-75 (Тип Б)
Гайки ГОСТ 9064-75 (Тип Б)

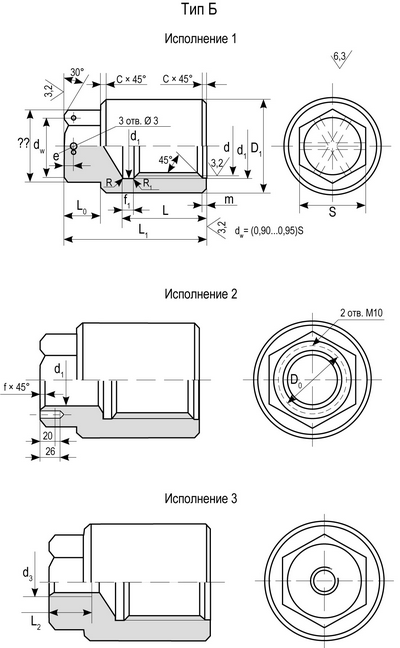

ГОСТ 9064-75 регламентирует 3 исполнения гайки Тип Б:

Пример условного обозначения при заказе

Гайка AM12-6H.35.III.026 ГОСТ 9064-75:

  • А – тип гайки;
  • 12 – диаметром резьбы;
  • 6Н – поле допуска*;
  • 35 – марка стали;
  • III – категория;
  • 026 – покрытие 02 толщиной 6 мкм**.

Гайка Б2М48х3-6Н.35.IV.3 ГОСТ 9064-75:

  • Б2 – тип гайки исполнения 2;
  • 48х3 – диаметр резьбы, шаг резьбы;
  • 6Н – поле допуска;
  • 35 – марка стали;
  • IV – категория;
  • 3 – группа качества.

*Поле допуска
Класс точности Точный Средний Грубый
Длина свинчивания S (Поле допуска наружной резьбы) 5g6g
Длина свинчивания S (Поле допуска наружной резьбы) (3h4h) (5h6h)
Длина свинчивания N (Поле допуска наружной резьбы) 6d
Длина свинчивания N (Поле допуска наружной резьбы) 6e
Длина свинчивания N (Поле допуска наружной резьбы) 6f
Длина свинчивания N (Поле допуска наружной резьбы) 4g 6g 8g
Длина свинчивания N (Поле допуска наружной резьбы) 4h 6h (8h)*
Длина свинчивания L (Поле допуска наружной резьбы) (7e6e)
Длина свинчивания L (Поле допуска наружной резьбы) 7g6g (9g8g)
Длина свинчивания L (Поле допуска наружной резьбы) (5h4h) (7h6h)
Класс точности Точный Средний Грубый
Длина свинчивания S (Поле допуска наружной резьбы) (5G)
Длина свинчивания S (Поле допуска наружной резьбы)
Длина свинчивания N (Поле допуска наружной резьбы) 6G 7G
Длина свинчивания N (Поле допуска наружной резьбы) 4Н5Н (5Н)
Длина свинчивания L (Поле допуска наружной резьбы) (7G) (8G)
Длина свинчивания L (Поле допуска наружной резьбы)
Поля допусков установлены в трех классах точности: точный, средний и грубый:

  • Точный: для прецизионных резьб, когда необходимо малое колебание характера посадки;
  • Средний: для общего применения;
  • Грубый: для случаев, когда могут возникнуть производственные трудности, например, при нарезании резьбы на горячекатаных стержнях или в длинных глухих отверстиях.

**Таблица видов покрытия
Вид покрытия Обозначение покрытия по ГОСТ 9.306 Обозначение покрытия цифровое
Цинковое, хроматированное Ц. хр. 1
Кадмиевое, хроматированное Кд. хр. 2
Многослойное: медь-никель М. Н. 3
Многослойное: медь-никель-хром М. Н. Х. б. 4
Окисное, пропитанное маслом Хим. Окс. прм. 5
Фосфатное, пропитанное маслом Хим. Фос. прм. 6
Оловянное О. 7
Медное М. 8
Цинковое Ц. 9
Окисное, наполненное хроматами Ан. Окс. нхр. 10
Окисное из кислых растворов Хим. Пас. 11
Серебряное Ср. 12
Никелевое Н. 13
Размеры и характеристики гаек соответствуют указанным в таблицах и на чертежах.
